A lift vontatólift kivitelben készül, és nem igényel gépházat — ezzel már a tervezéskor építési költséget takarít meg.

Padlószint alatti 100 mm mély aknával vagy akna nélkül is telepíthető; akna nélküli kivitelnél 100 mm-es rámpa szükséges.

Átellenes (átjárható) és portálos szerkezetű kialakítás egyaránt lehetséges, az épület szerkezetének és az ajtónyitási igényeknek megfelelően. Minden berendezés egyedi tervezéssel készül.

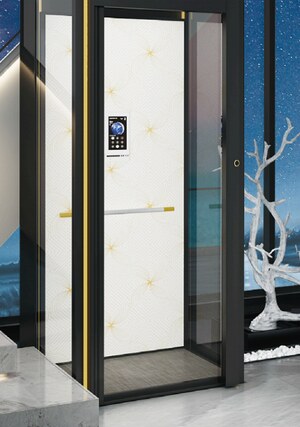

Platform kivitel

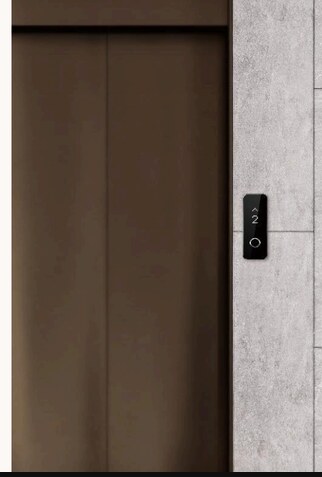

Kabin kivitel

A két kivitel részletes leírása egyeztetés alatt.

• Hajtóműalap-keretKülönleges keret rögzíti a hajtóművet a vezetősínre, így az épület semmilyen terhelést nem visel.
• VVVF hajtástechnológiaOtthoni liftekhez tervezett, mikrokomputeres vezérlés: sima indítás, egyenletes menet és kényelmes megállás.
• TápellátásMegfelel hozzá a normál háztartási 220 V-os egyfázisú áramellátás, így nem szükséges ipari áramot igényelni. 380 V-os kivitel is kérhető.
• Automatikus ajtóműködtetésVáltozó frekvenciájú (inverteres) működtetés: energiatakarékos, biztonságos és megbízható.
• Szünetmentes tápellátás (UPS)Áramkimaradás esetén a fülkét a legközelebbi szintre viszi és kinyitja az ajtót, így a bent lévő utasok kiszabadulnak.

• Acél szerkezetű aknakeretFekete és ezüst színben.
• Alumínium ötvözet aknakeretTöbb színben, önálló keret-üveg kialakítással.
• AknaPadlószint alatti 100 mm mély akna, vagy akna nélküli telepítés 100 mm-es rámpával.
• LiftkialakításÁtellenes (átjárható) vagy portálos szerkezet, az épület és az ajtónyitási igények szerint.
• Emelési magasságLegfeljebb 15 méter, azaz négy szint.

Kattintásra nagyítható

A képen alumínium keretes, önálló keret-üveg aknakeret látható. Kattintásra nagyítható.

Hajtás

vontató (súrlódótárcsás)

Gépház

nem szükséges

Maximális emelési magasságnégy szint

15 m

Névleges sebesség

0,3–0,4 m/s

Teherbírás

250–630 kg

Kabin alapterületszélesség × mélység

max. 1500 × 1200 mm

Tápellátás380 V-os kivitel is kérhető

220 V · egyfázisú

Hajtástechnológiamikrokomputeres vezérlés

VVVF

Ajtóműködtetésváltozó frekvenciájú, inverteres

automatikus

Szünetmentes tápellátása legközelebbi szintre visz és ajtót nyit

UPS

Aknaakna nélkül 100 mm rámpa

100 mm mély vagy akna nélkül

Aknakeret

acél vagy alumínium ötvözet

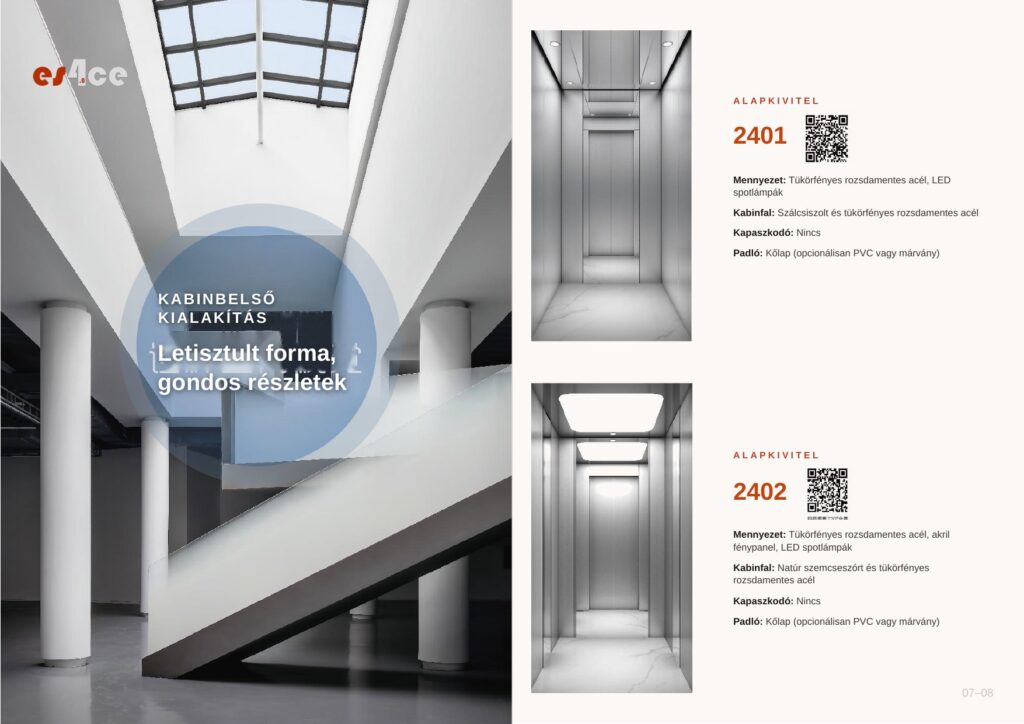

Alapkivitel — 2401, 2402

Tükörfényes és szálcsiszolt rozsdamentes acél mennyezet és kabinfal, LED spotlámpák, kőlap padló.

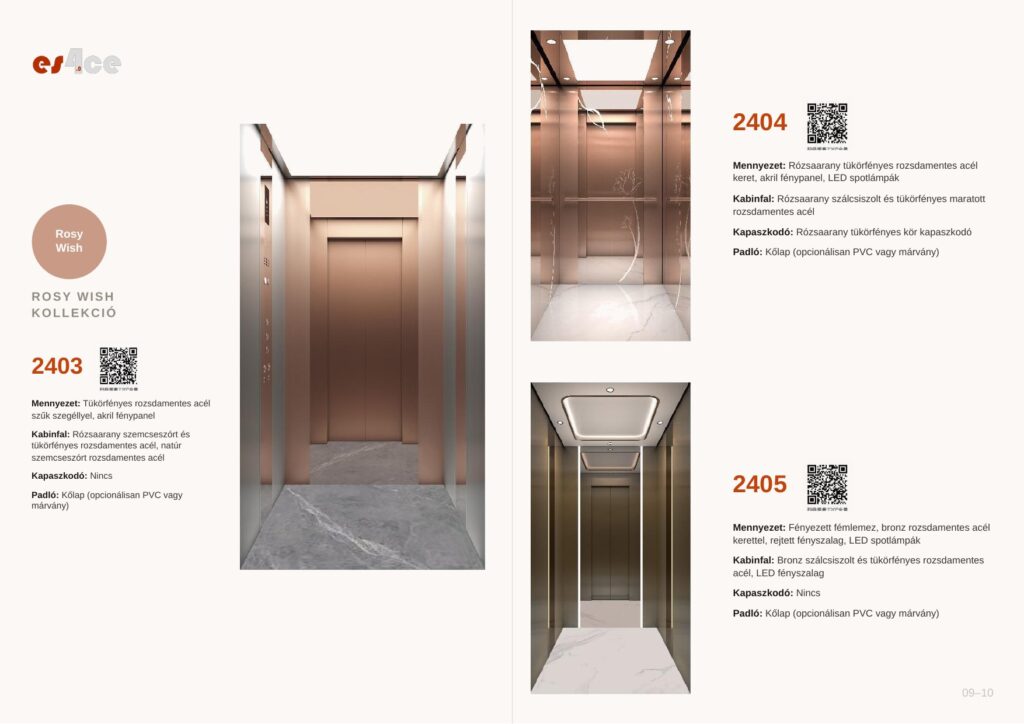

Rosy Wish — 2403, 2404, 2405

Rózsaarany szemcseszórt és tükörfényes rozsdamentes acél, akril fénypanel; a 2404-hez rózsaarany kör kapaszkodó.

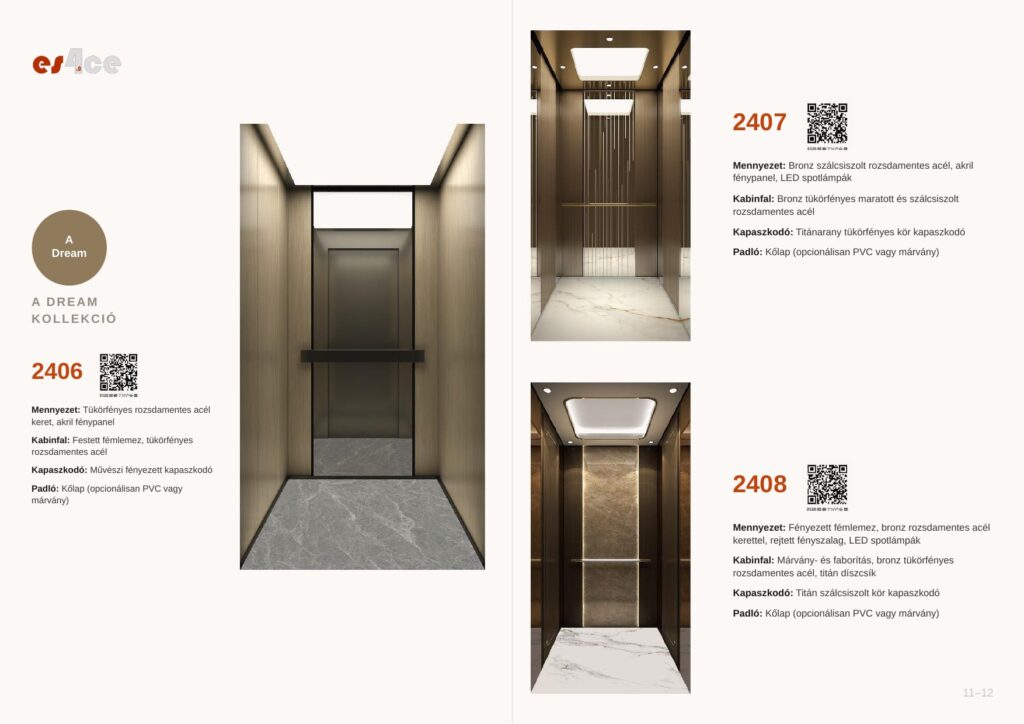

A Dream — 2406, 2407, 2408

Bronz szálcsiszolt és maratott rozsdamentes acél, festett fémlemez, márvány- és faborítás, titánarany kapaszkodó.

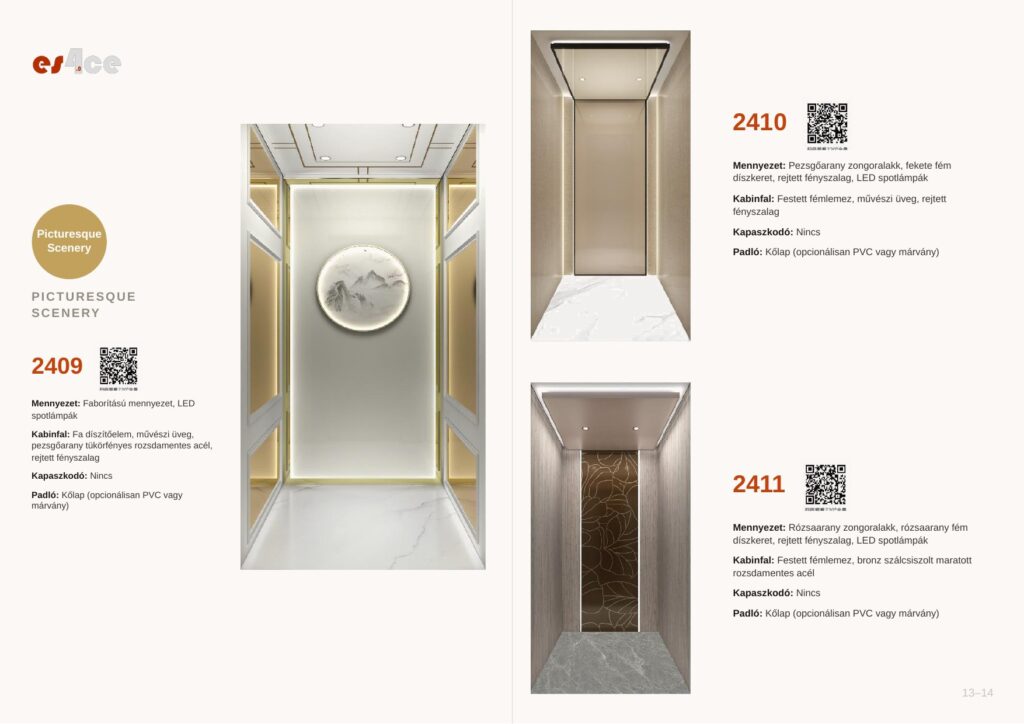

Picturesque Scenery — 2409, 2410, 2411

Faborítás, művészi üveg, pezsgőarany és rózsaarany zongoralakk, rejtett fényszalag.

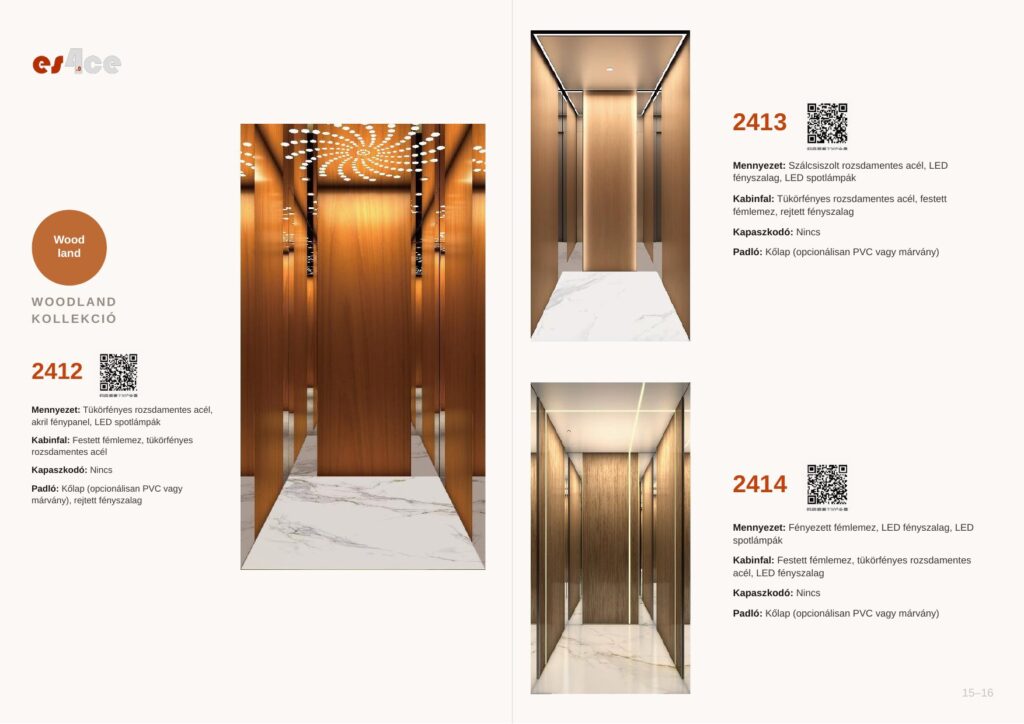

Woodland — 2412, 2413, 2414

Szálcsiszolt és tükörfényes rozsdamentes acél, festett fémlemez, LED fényszalag.

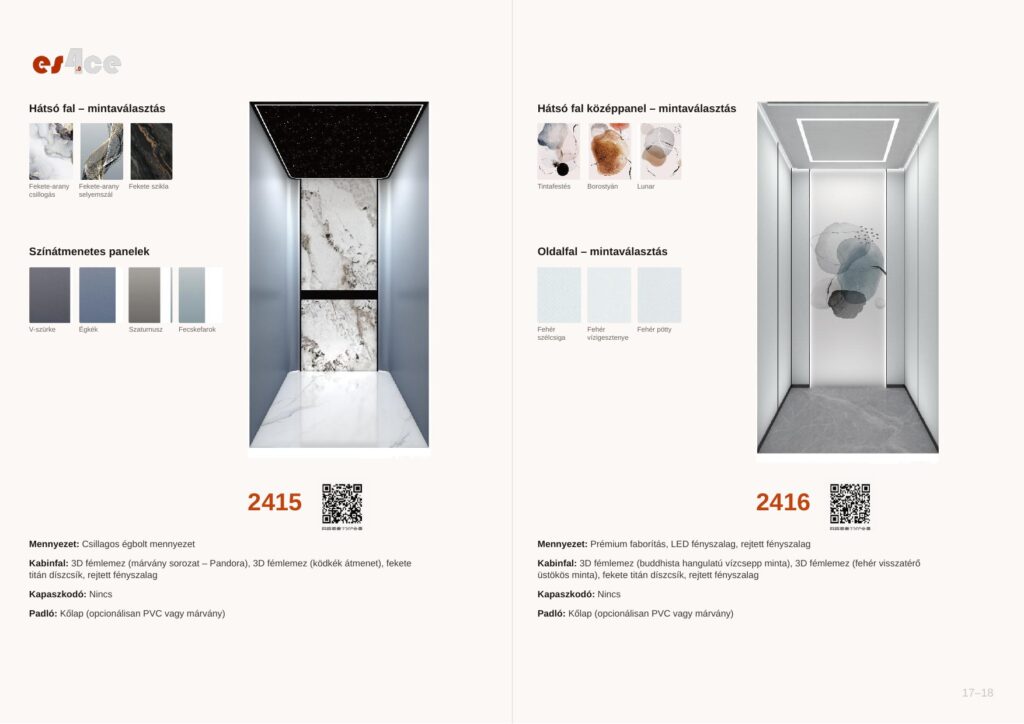

2415, 2416

Csillagos égbolt mennyezet, illetve prémium faborítás; 3D fémlemez kabinfal, választható hátsó fal- és oldalfalmintákkal.

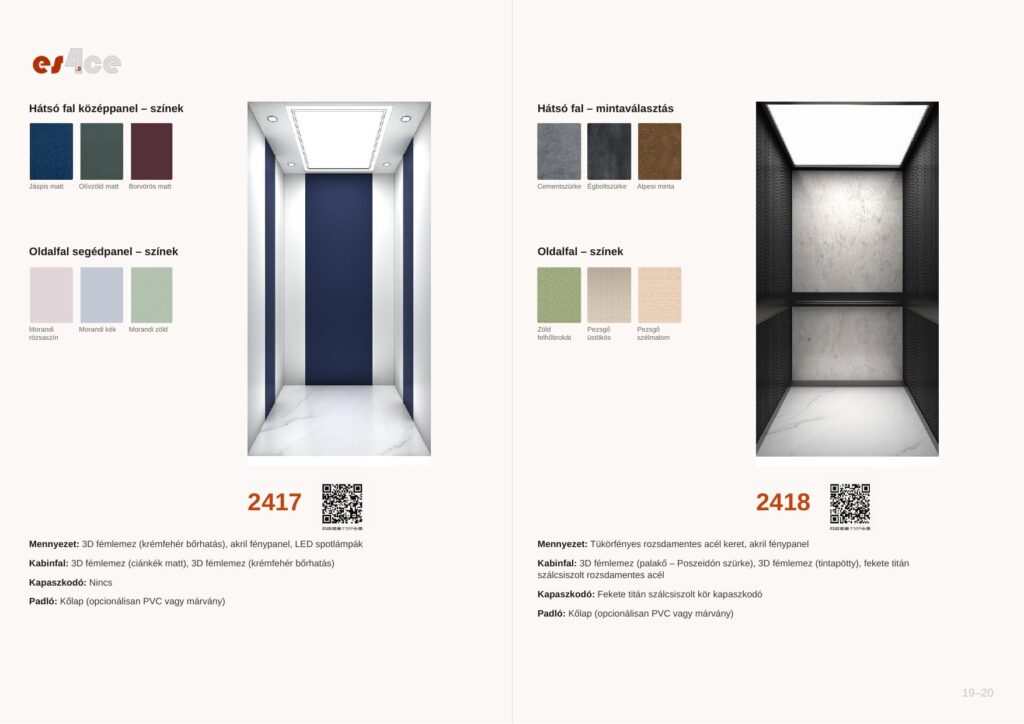

2417, 2418

3D fémlemez kabinfal matt színválasztékkal (jáspis, olívzöld, borvörös, Morandi árnyalatok) és palakő mintákkal.

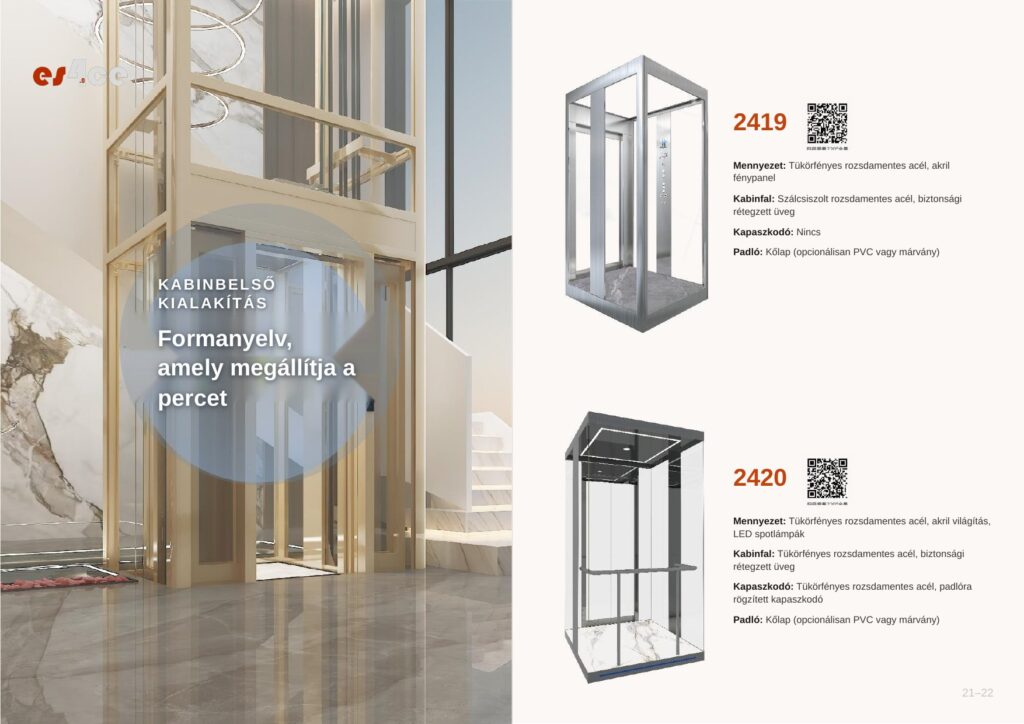

2419, 2420

Szálcsiszolt, illetve tükörfényes rozsdamentes acél biztonsági rétegzett üveggel; a 2420-hoz padlóra rögzített kapaszkodó.

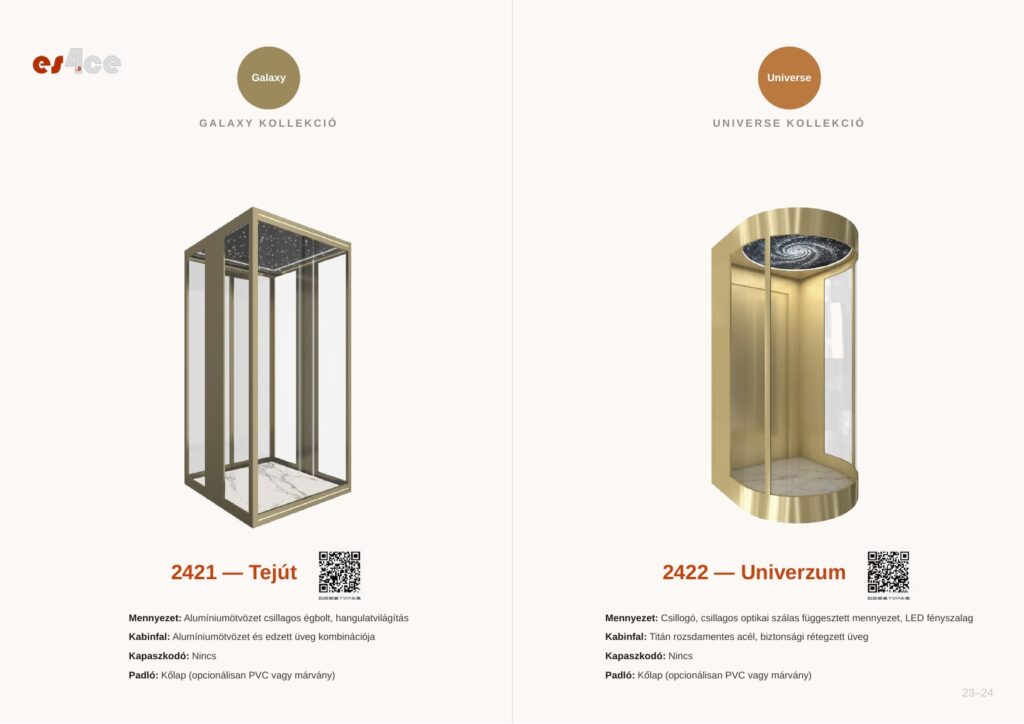

Galaxy / Universe — 2421, 2422

Alumíniumötvözet, illetve optikai szálas csillagos égbolt mennyezet, edzett és biztonsági rétegzett üveggel.

A képre kattintva a katalógus adott oldala nagyban megnyílik. Minden kivitelnél a mennyezet, a kabinfal, a kapaszkodó és a padló külön testre szabható.

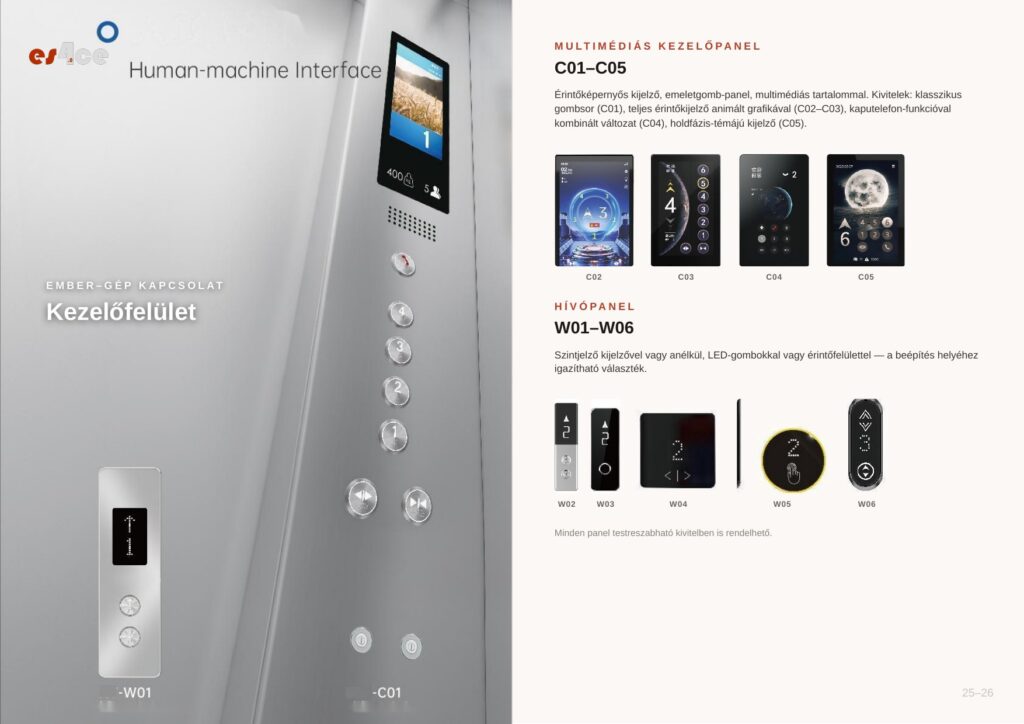

Kezelőpanel és hívópanel

Kabinpanel C01–C05: klasszikus gombsor, teljes érintőkijelző animált grafikával, kaputelefon-funkcióval kombinált és holdfázis-témájú kijelző. Hívópanel W01–W06 szintjelzővel vagy anélkül, LED-gombokkal vagy érintőfelülettel.

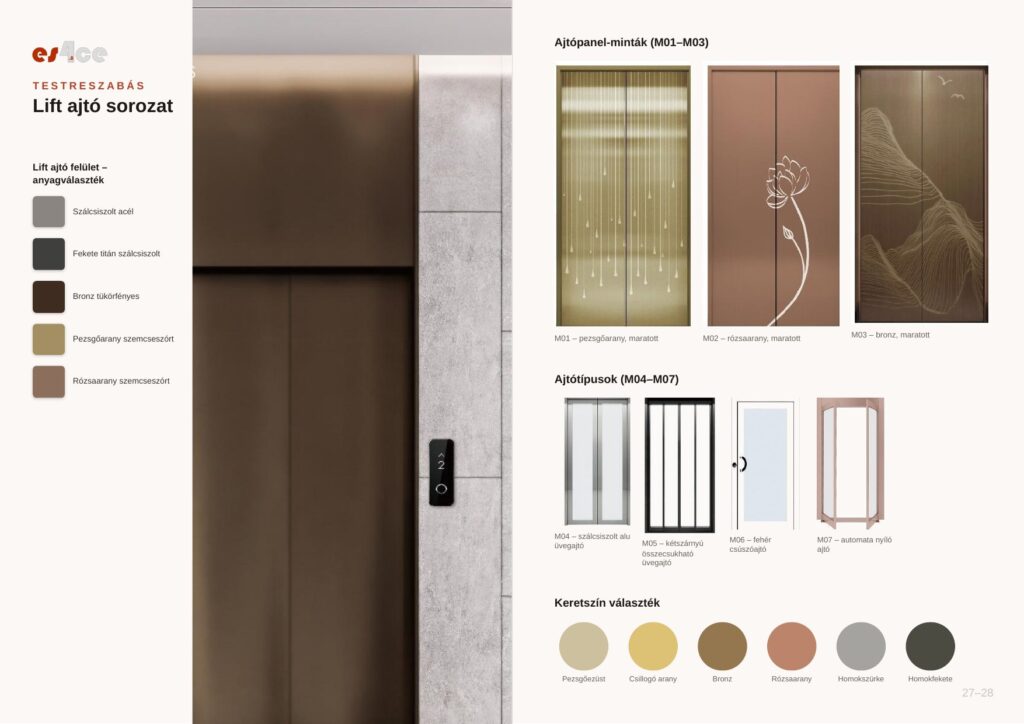

Liftajtó

Panelminták M01–M03 (maratott pezsgőarany, rózsaarany, bronz), ajtótípusok M04–M07 (üvegajtó, kétszárnyú összecsukható, csúszó, automata nyíló), hatféle keretszín.

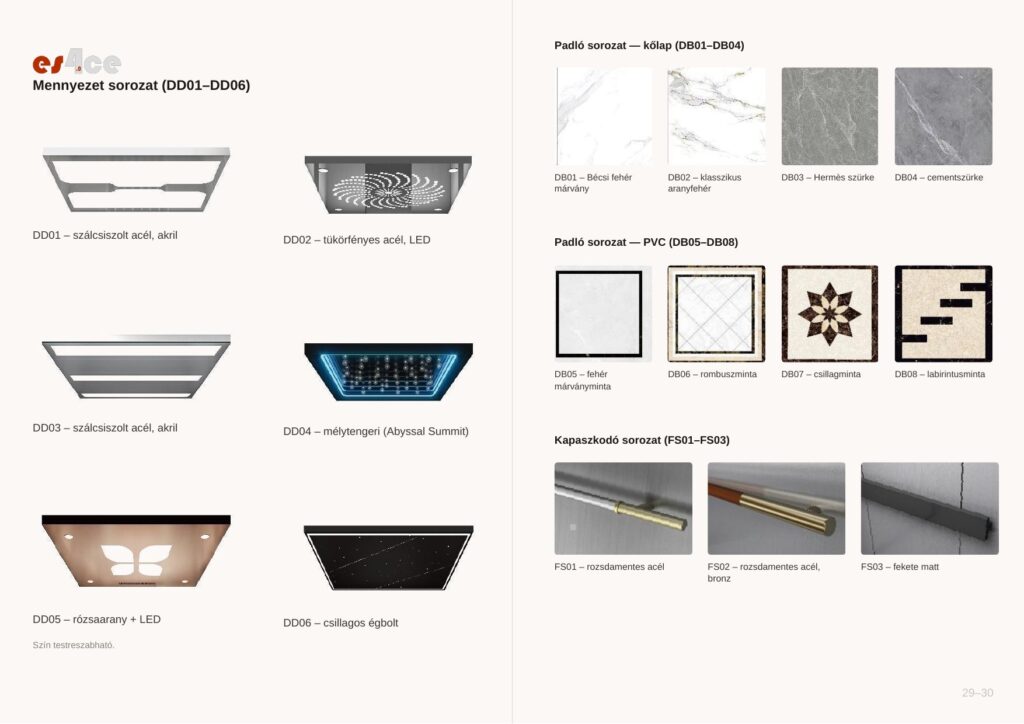

Mennyezet, padló, kapaszkodó

Mennyezet DD01–DD06, kőlap padló DB01–DB04, PVC padló DB05–DB08, kapaszkodó FS01–FS03. A színek egyedileg is választhatók.

A képre kattintva a katalógus adott oldala nagyban megnyílik. A kabinbelső 22 kivitelét a „Kabinbelső kivitelek" szakasz mutatja. Minden panel testreszabott kivitelben is rendelhető.

A katalógus a kabinkivitelektől a kezelőpanelekig minden választható elemet tartalmaz, a lift funkciótáblázatával együtt.

• Aknakeret anyagaacél vagy alumínium ötvözet
• Szintek száma
• Szintenként az ajtók elhelyezkedése
• Kabinméret
• Teherbírás
• Kabin stílus2401–2422
• Kezelőpanel típusa a kabinbanC01–C05
• Hívópanel típusa a liftajtó mellettW01–W06
• Egyéb testreszabás
• Egyéb kérések

Az alábbi adatokkal azonnal árazható a berendezés. Ami nincs kézben, azt a helyszíni felmérésen közösen vesszük fel.
